สถานที่กำเนิด: | มณฑลอานฮุย ประเทศจีน |
ชื่อแบรนด์: | Ewinall |
ได้รับการรับรอง: | ISO9001:2008,CE,CCPIT,QMS |
หมายเลขรุ่น: | QZB-500BL |
จำนวนสั่งซื้อขั้นต่ำ: | 1 ชุด |
---|---|
รายละเอียดการบรรจุ: | บรรจุในกล่องไม้สองกล่อง |
เวลาการส่งมอบ: | 40 วัน |
สามารถในการผลิต: | 1 ชุดต่อสัปดาห์ |
วัสดุ: | ธัญพืชและผลพลอยได้ | ประเภทขับเคลื่อน: | ไฟฟ้าและแอร์ |
---|---|---|---|
การรับประกัน: | 12 เดือน | วัสดุกระเป๋า: | กระเป๋าสาน กระเป๋าม้วน |
แสงสูง: | เครื่องบรรจุแป้งอัตโนมัติ 40 กก.,เครื่องบรรจุแป้งอัตโนมัติ 70 กก.,เครื่องทำถุงอัตโนมัติกากถั่วเหลือง |
เครื่องบรรจุแป้งอัตโนมัติ,ทั้งกากถั่วเหลืองและอาหารสัตว์,40-70กก.,ทำถุงอัตโนมัติ

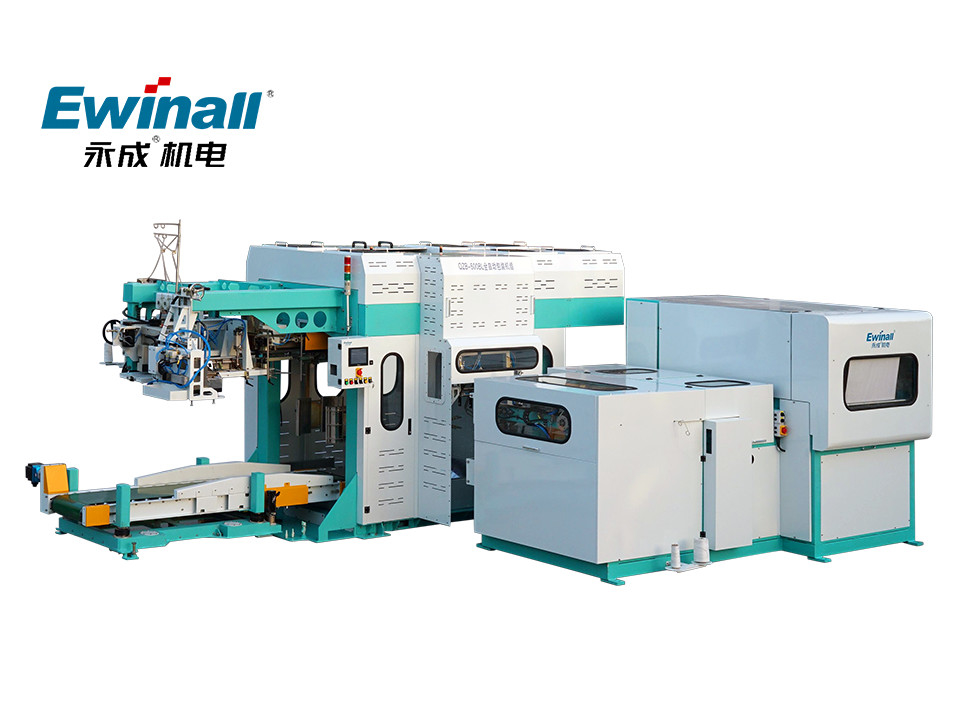

หน่วยบรรจุภัณฑ์อัตโนมัติ QZB-500BL
1.องค์ประกอบอุปกรณ์
ส่วนประกอบหลักของหน่วยบรรจุภัณฑ์อัตโนมัติ :
1.1.เครื่องชั่งบรรจุ Servo (อุปกรณ์เสริม)
1.2.การประกอบรอก
1.3.เครื่องทำถุงอัตโนมัติ
1.4 .การประกอบจักรเย็บผ้าแบบผสมผสาน
1.5 .สายพานลำเลียงอัตโนมัติ
1.6 .ระบบควบคุมหน่วยบรรจุภัณฑ์
2.ประสิทธิภาพทางเทคนิคหลักของหน่วยบรรจุภัณฑ์
พื้นฐานหลักของการออกแบบ: บรรจุภัณฑ์อัตโนมัติ ปรับปรุงประสิทธิภาพ ประหยัดกำลังคน และสะดวกในการใช้งาน
ผลิตภัณฑ์พารามิเตอร์ทางเทคนิควัสดุบรรจุภัณฑ์และสภาพการใช้งานของอุปกรณ์
หมายเลขซีเรียล | โครงการ | พารามิเตอร์ | |
1 | ขนาดโฮสต์ (กxยxส) มม | 6208.5×3672.5×2191 | |
2 | กำลังโฮสต์ |
AC380V±10%, 50Hz, ระบบห้าสายสามเฟส, 12kW, แบบฟอร์มสายดิน: TN-S |
|
3 | กำลังการผลิตสูงสุด |
รำ, แป้งรอง, DDGS, กากเมล็ดฝ้าย, รำข้าวป่น (420-480) ถุงต่อชั่วโมง กากถั่วเหลือง (660~720) แพ็ค/ชั่วโมง |
|
4 | ช่วงบรรจุภัณฑ์ |
กากถั่วเหลือง 50~70kg รำ 40กก แป้งฝุ่น 50กก |
กากเมล็ดฝ้าย 50กก รำข้าวป่น 60Kg ดีดีจีเอส 50กก |
5 | ความกดดันในการทำงาน | (0.5 ~ 0.7) MPa | |
6 | การใช้อากาศอัด | 333L / นาที (0.5MPa) | |
7 | อุณหภูมิของวัสดุ | (0~40)℃ | |
8 | อุณหภูมิในการทำงาน | (0~40)℃ | |
9 | ระดับเสียง | ≤80dB(เอ) | |
10 | แรงดันอากาศกำจัดฝุ่น | (-0.01~-0.03) บาร์ | |
11 | ปริมาณอากาศกำจัดฝุ่น | V=20m³/นาที (ปรับได้) | |
12 | ประเภทกระเป๋า | กระเป๋าม้วน | |
13 | วัสดุกระเป๋า | ถุงผ้าไม่เคลือบลามิเนต | |
14 | ขนาดฉลาก | L97mm×W57mm วัสดุกระดาษคราฟท์ | |
15 | ข้อกำหนดถุงบรรจุ (ถุงม้วน) |
เส้นผ่านศูนย์กลางม้วนถุง (มม.): ≤1200มม.: ความยาวถุงเดี่ยว (มม.) a: (1050~1240)มม. ความกว้างของถุงเดียว (มม.) b: (650~800) มม.; |
|
16 | ปิดกระเป๋า | จักรเย็บผ้า เครื่องพับ | |
17 | วัสดุที่ใช้งานได้ | กากถั่วเหลือง, รำ, มื้อที่สอง, DDGS, กากเมล็ดฝ้าย, รำข้าวป่น, อาหารสัตว์ปีก |
หมายเหตุ: 1. หน่วยชั่งน้ำหนักของเครื่องบรรจุภัณฑ์เป็นผลิตภัณฑ์เสริม
3.คุณสมบัติ
3.1.เครื่องบรรจุอัตโนมัติเต็มรูปแบบ หลังจากที่วางอุปกรณ์ลงบนม้วนถุงด้วยตนเองแล้ว ก็สามารถรับรู้การทำถุงอัตโนมัติ การจัดหาถุงอัตโนมัติ การโหลดถุงอัตโนมัติ การเปิดถุงอัตโนมัติ การตรวจจับอัตโนมัติ การชั่งน้ำหนักอัตโนมัติ การบรรจุอัตโนมัติ การปิดผนึกอัตโนมัติ การจัดส่งฉลากอัตโนมัติ ระบบอัตโนมัติระดับสูง
3.2.เครื่องทำถุงผ้าที่พัฒนาขึ้นเป็นพิเศษใช้วิธีการจ่ายถุงแบบต่อเนื่องของการม้วนอัตโนมัติ การตัดอัตโนมัติ การพับ การเย็บ และการบรรจุถุงอัตโนมัติของถุงผ้า ซึ่งสามารถทำถุงสำหรับกลไกการบรรจุและเปิดถุงได้อย่างรวดเร็ว เสถียร และเชื่อถือได้
3.3 การออกแบบส่วนต่อประสานระหว่างคนกับเครื่องจักรที่เป็นมิตรโดยใช้หน้าจอสัมผัสระบบควบคุมที่ตั้งโปรแกรมได้ของ PLC การแสดงส่วนต่อประสานระหว่างคนกับเครื่องจักรมีความชัดเจนและสะดวกมากขึ้นมีมนุษยธรรมมากขึ้นอุปกรณ์มีฟังก์ชันวินิจฉัยข้อบกพร่องด้วยตนเอง และสามารถกำจัดข้อบกพร่องได้อย่างรวดเร็วตามการแจ้งเตือนบนหน้าจอสัมผัส
3.4 อุปกรณ์มีความปลอดภัยสูง ใช้โครงสร้างแบบปิด และติดตั้งอุปกรณ์เชื่อมต่อหากผู้ปฏิบัติงานเข้าไปในอุปกรณ์ อุปกรณ์จะหยุดโดยอัตโนมัติและส่งเสียงเตือนอุปกรณ์สามารถรีสตาร์ทได้หลังจากยืนยันและรีเซ็ตด้วยตนเองเท่านั้น
3.5.เทคโนโลยีการเปิดถุงที่จดสิทธิบัตรเฉพาะของถุงทอที่ไม่เหมือนใครรวมกับการดูดซับสูญญากาศไหลขนาดใหญ่การเปิดถุงที่มั่นคงและเชื่อถือได้
3.6.กลไกการส่งใช้วิธีการของเซอร์โวมอเตอร์และเกียร์เพื่อให้แน่ใจว่าการทำงานแต่ละอย่างมีความยืดหยุ่น แม่นยำ และรวดเร็ว
3.7.สายพานลำเลียงยกอัตโนมัติที่ไม่เหมือนใครใช้ไดรฟ์จุดเดียวและการยกแนวตั้งสี่จุด ซึ่งมีข้อดีของความสูงในการยกที่หลากหลาย การยกที่แม่นยำและมั่นคง และความสามารถในการบรรทุกที่แข็งแกร่ง
3.8.ระบบการชั่งน้ำหนักใช้โครงสร้างการวัดขั้นสูง เซ็นเซอร์สามตัวที่ออกแบบเป็นพิเศษ และเค้าโครงทางวิทยาศาสตร์ที่สมเหตุสมผล เพื่อให้ถังชั่งน้ำหนักมีความเค้นอย่างสมเหตุสมผล ซึ่งช่วยเพิ่มเสถียรภาพและความสามารถในการป้องกันการรบกวนของอุปกรณ์ได้อย่างมาก
